Тензодатчики типа «SINGLE POINT»

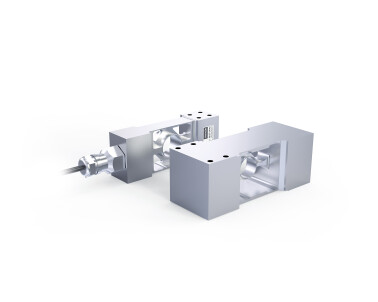

Габаритные размеры Тензорезисторный датчик Т50

Тензодатчики типа «Single Point» из нержавеющей стали. На одном таком тензодатчике можно собрать весы размером от 350x350мм до 1000x1000мм в зависимости от типоразмера. Тензодатчик Т50 прикручивается непосредственно к раме основания и платформе.

Тензодатчики могут использоваться в любых условиях окружающей среды, точность высокая.

Описание

Области применения

Платформенные весы, настольные весы, конвейерные весы, дозаторы, взвешивание баков и емкостей.

Особенности

  • Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Защитные втулка, крышка и колпачки прикрепляются к упругому элементу с помощью лазерной или микроплазменной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Гарантийный срок 12 мес.



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
    Модификация 1 Модификация 2 Модификация 3
Наибольший предел измерения (НПИ) кг 10, 20, 50, 100, 200 100, 250, 500 50, 100, 250, 500, 1000
Класс точности по ГОСТ 8.631-2013   С3 С3 С3
Число поверочных интервалов   3000 3000 3000
Минимальный поверочный интервал   НПИ / 12500 НПИ / 6000 НПИ / 12500
Рабочий коэффициент передачи (РКП) мВ/В 2 ± 5% 2 ± 10% 2 ± 5%
Начальный коэффициент передачи (НКП) % от РКП ≤ ±5 ≤ ±10 ≤ ±5
Комбинированная погрешность % от РКП ≤ ±0,0200 ≤ ±0,0200 ≤ ±0,0200
Ползучесть (30 мин.) % от РКП ≤ ±0,0166 ≤ ±0,0170 ≤ ±0,0166
Изменение НКП от температуры % от РКП/°С ≤ ±0,0011 ≤ ±0,0023 ≤ ±0,0011
Изменение РКП от температуры % от РКП/°С ≤ ±0,0010 ≤ ±0,0010 ≤ ±0,0010
Наибольшее напряжение питания постоянного тока В 12 15 12
Сопротивление входное Ом 1100 ±50 380 ±10 1100 ±50
Сопротивление выходное Ом 960 ±50 350 ±3 960 ±50
Сопротивление изоляции ГОм ≥ 5 ≥ 1 ≥ 5
Номинальный диапазон температур °С -10... +40
Диапазон температур эксплуатации и хранения °С -50... +50
Степень защиты по ГОСТ 14254   IP68
Допустимая нагрузка % от НПИ 200 150 200
Разрушающая нагрузка % от НПИ 300 200 300
Материал датчика   Нержавеющая сталь



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
  • Четырехпроводная система подключения (мод.3), шестипроводная или четырехпроводная схема подключения (мод.1, 2)
  • Экран кабеля соединен с корпусом тензодатчика (мод.1)
  • Экран кабеля не соединен с корпусом тензодатчика (мод.2, 3)
  • Длина кабеля 3м (мод.2, 3), 6м (мод.1)
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011

Поддержка

Схема выводов кабеля

Модификация 3

Модификация 1,2

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный

+Uос - синий

–Uос - коричневый
