Тензодатчики типа «SINGLE POINT»

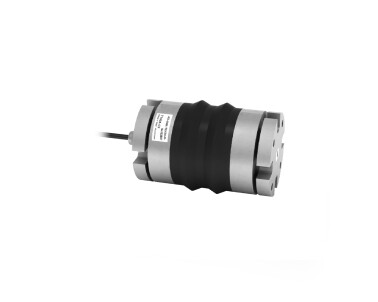

Тензорезисторный датчик Т100А

В настоящее время вместо тензодатчиков Т100А выпускаются тензодатчики Т24А, Т40А, Т60А, Т50, обладающие большей точностью и надежностью, а тензодатчики Т100А изготавливаются для поддержания ремонтного фонда.

Тензодатчики могут работать в отапливаемых и неотапливаемых помещениях.

Описание

Области применения

Напольные весы, настольные весы, компактные весы, для высокоскоростного взвешивания, лотковые расходомеры, взвешивание бункеров и емкостей, многобункерные системы.

Особенности

  • Материал упругого элемента: алюминиевый сплав
  • Герметизация термо- и тензочувствительной схемы производится с помощью специальных герметиков и резиновых сильфонов
  • Тензодатчики монтируются в ценре весов, напрямую прикручиваясь к основной и нагрузочной платформе
  • Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
  • Используются уникальные методики при нормировании параметров и испытаниях
  • Многоступенчатая система контроля качества тензодатчика
  • Гарантийный срок 12 мес.



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Наибольший предел измерения (НПИ)
кг
100; 150; 300; 600
Класс точности по ГОСТ 8.631-2013

С1
C3
Число поверочных интервалов

1000
3000
Минимальный поверочный интервал

НПИ/5000
НПИ/10000
Рабочий коэффициент передачи (РКП)
мВ/В
1 ± 0,2
Начальный коэффициент передачи (НКП)
% от РКП
< 2
Комбинированная погрешность
% от РКП
≤ ± 0,040
≤ ± 0,025
Ползучесть (30 мин.)
% от РКП
≤ ± 0,049
≤ ± 0,025
Изменение НКП от температуры
% от РКП/°С
≤ ± 0,0028
≤ ± 0,0014
Изменение РКП от температуры
% от РКП/°С
≤ ± 0,0022
≤ ± 0,0011
Наибольшее напряжение питания постоянного тока
В
12
Сопротивление входное
Ом
400 ± 10
Сопротивление выходное
Ом
350 ± 1
Сопротивление изоляции
Г Ом
> 5
Диапазон термокомпенсации
°С
-10... +40
Рабочий диапазон температур
°С
-20... +50
Диапазон температур хранения
°С
-30... +60
Степень защиты по ГОСТ 14254

IP 67
Допустимая перегрузка в течение не более 1 часа
% от НПИ
25
Разрушающая нагрузка
% от НПИ
300
Материал датчика

Алюминиевый сплав
Масса датчика
кг
2,8
Длина кабеля
м
5



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Четырехпроводная схема подключения
  • Экран не соединен с корпусом
  • Длина кабеля: 3метра
  • Взрывозащищенное исполнение

Опции

  • Выходное сопротивление 410±1Ом
  • Шестипроводная схема подключения
  • Длина кабеля: от 2 до 100 метров
  • Напряжение питания от 2 до 36В
  • Металлорукав

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный​


​Сертификаты
