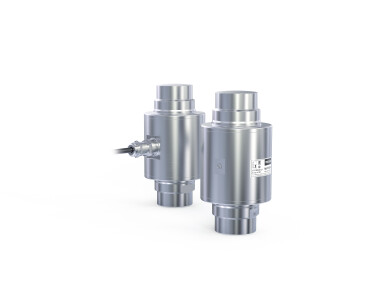

Тензорезисторный датчик МВ150

Тензодатчик сжатия типа колонна имеет простые узлы встройки и высокую точность измерений. Тензодатчик МВ150 с минимальными изменениями узлов встройки может применяться вместо аналогичных тензодатчиков других производителей. Благодаря конструктивным особенностям тензодатчик МВ150 работает в любых условиях окружающей среды. Помимо этого датчики на 40, 60 и 100 тонн имеют встроенную грозозащиту.

Брошюра

Задать вопрос

Фотогалерея

Габаритные размеры Силопередающие устройства

Описание

Технические характеристики

Комплектация

Поддержка

Сертификаты

Описание

Области применения

Автомобильные весы, вагонные весы, большегрузные платформенные весы, взвешивание емкостей и баков.

Особенности

Тензодатчики легко встраиваются при монтаже весоизмерительной системы
Встроенная схема грозозащиты (только для датчиков на нагрузки 40, 60 и 100 тонн)
Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
Благодаря использованию в тензочувствительной схеме кремниевых тензорезисторов, характеристика тензодатчика нормируется по нелинейности
Потребителю датчики поставляются по группам для совместного использования в весах
Гарантийный срок 4 года

Экскурсия по производству тензодатчиков

7 причин выбрать тензодатчики «Тензо-М»

Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	т	5, 10, 15, 20, 30, 40, 60, 100, 200
Класс точности по ГОСТ 8.631-2013		С1	C3
Число поверочных интервалов		1000	3000
Минимальный поверочный интервал		НПИ / 5000	НПИ / 10000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,010	2 ± 0,002
Начальный коэффициент передачи (НКП)	% от РКП	< 3	< 3
Комбинированная погрешность	% от РКП	≤ ±0,030	≤ ±0,020
Ползучесть (30 мин.)	% от РКП	≤ ±0,049	≤ ±0,025
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028	≤ ±0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022	≤ ±0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	1150 ±50, 760±15 (5, 10т)
Сопротивление выходное	Ом	1000 ±2, 700±15 (5, 10т)
Сопротивление изоляции	ГОм	≥ 5
Номинальный диапазон температур	°С	-30... +40
Диапазон температур эксплуатации и хранения	°С	-50... +50
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Исполнение согласно ГОСТ8.631-2013: 3000 поверочных интервалов (20, 30, 40, 60, 100 т)
Длина кабеля 16м, для тензодатчиков на 5, 10, 15 и 200 т – 10 м
Четырехпроводная схема подключения
Экран кабеля не соединен с корпусом тензодатчика
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011
Встроенная система грозозащиты (20, 30, 40, 60 и 100 т)
