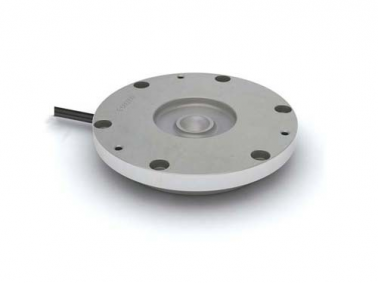

Тензодатчик сжатия мембранного типа М22
Описание
Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.
Тензодатчики мембранного типа выигрывают в цене по сравнению с тензодатчиками других типов. Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 100кг до 50т.
Область применения
Автомобильные портативные весы, взвешивание емкостей и баков
Особенности
-
Высота всего 22 мм
-
Герметизация тензо- и термочувствительной схемы производится с помощью мембраны из нержавеющей стали, прикреплённой к упругому элементу с помощью лазерной сварки
-
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
-
Датчики изготавливаются из комплектующих и материалов лучших мировых производителей
-
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
-
Гарантийный срок 4 года
Соответствие стандартам
ГОСТ Р 8.726-2010, МОЗМ Р60
Технические характеристики | ||
---|---|---|
Параметры датчика | Единицы измерения | Значения параметров |
Наибольший предел измерения (НПИ) |
т |
3 |
Класс точности по ГОСТ Р 8.726-2010 |
C1 |
|
Число поверочных интервалов |
1000 |
|
Минимальный поверочный интервал |
НПИ/5000 |
|
Рабочий коэффициент передачи (РКП) |
мВ/В |
2±0,010 |
Начальный коэффициент передачи (НКП) |
% от РКП |
< 3 |
Комбинированная погрешность |
% от РКП |
< ±0,040 |
Ползучесть (30 мин.) |
% от РКП |
< ±0,049 |
Изменение НКП от температуры |
% от РКП/°С |
< ±0,0028 |
Изменение РКП от температуры |
% от РКП/°С |
< ±0,0022 |
Наибольшее напряжение питания постоянного тока |
В |
12 |
Сопротивление входное |
Ом |
750±15 |
Сопротивление выходное |
Ом |
700±1 |
Сопротивление изоляции |
ГОм |
≥ 5 |
Диапазон термокомпенсации |
°С |
-10... +40 |
Рабочий диапазон температур |
°С |
-30... +50 |
Диапазон температур хранения |
°С |
-40... +50 |
Степень защиты по ГОСТ 14254 |
IP68 |
|
Допустимая перегрузка в течение не более 1 часа |
% от НПИ |
25 |
Разрушающая нагрузка |
% от НПИ |
300 |
Материал датчика |
Нержавеющая сталь |
Стандартная комплектация
-
Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
-
Четырёхпроводная схема подключения
-
Экран отсутствует
-
Длина кабеля 0,8м
Опции
- Силопередающее устройство
- Длина кабеля от 2 до 10 м
- Наличие экрана, не соединённого с корпусом
- Шестипроводная схема подключения
- Выходное сопротивление от 100 до 1000Ом
- Напряжение питания от 2 до 36В
- Взрывозащищённое исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)
Схема выводов кабеля
+Uпит. – зелёный
–Uпит. – чёрный
+Uизм. – белый
–Uизм. – красный
