Нормирующий преобразователь НП
Архив
Описание
Назначение
Нормирующий преобразователь НП-1 предназначен для преобразования сигнала тензодатчика в цифровой код и передачи его по каналу последовательной связи RS-485.
Описание

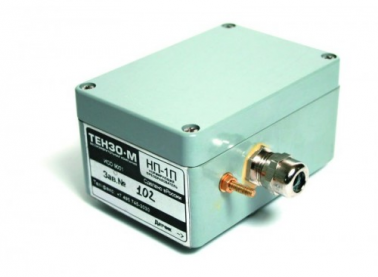

Преобразователь НП-1 изготовлен из ударопрочного пластика со степенью защиты оболочкой IP66.
Возможно последовательное соединение нескольких НП-1 по линии связи RS-485
Достоинства
- Знакопеременное питание тензодатчиков
Технические характеристики
Параметр |
НП-1 |
|
---|---|---|
Количество каналов для подключения первичных преобразователей |
1 |
|
Внутренняя разрешающая способность на 1мВ/В |
240 000 |
|
Питание первичного преобразователя знакопеременное, В |
5 |
|
Тип линии связи с первичным преобразователем |
четырехпроводная |
|
Максимальная длина связи с первичным преобразователем, м |
3 |
|
Максимальное количество подключаемых первичных преобразователей |
4 х 350 Ом |
|
Диапазон входного аналогового сигнала, мВ/В |
-3... +3 |
|
Минимальный входной сигнал на одно поверочное деление, мкВ |
0,25 |
|
Нелинейность, %, не более |
0,001 |
|
Температурный коэффициент начала шкалы, ppm/°C, не хуже |
2 |
|
Температурный коэффициент конца шкалы, ppm/°C, не хуже |
2 |
|
Время установления рабочего режима, сек, не более |
10 |
|
Напряжение питания постоянного тока, В |
9... 36 |
|
Потребляемая мощность, ВА, не более |
3 |
|
Рабочий диапазон температур, °С |
-30... +50 |
|
Интерфейс связи с ПК |
RS-485 |
|
Степень защиты оболочкой по ГОСТ 14254-96 |
IP66 |
|
Габаритные размеры, мм |
180 х 80 х 60 |
|
Масса, кг, не более |
1,0 |
Стандартная комплектация
- Нормирующий преобразователь
- Гарантийный срок - 12 мес.
