Весоизмерительные преобразователи во взрывозащищенном исполнении

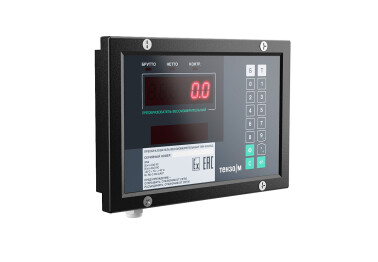

Весоизмерительный преобразователь ТВИ-003/05Д

Преобразователь ТВИ-003/05Д выполнен в едином корпусе из конструкционной стали и предназначен для применения в составе весоизмерительных систем, находящихся вне взрывоопасной зоны.

Преобразователь с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIC.

РЭ (версия SC-308)

Руководство по эксплуатации

Задать вопрос

Соответствие стандартам

Технические характеристики

Поддержка

Сертификаты

Соответствие стандартам

Прибор соответствует ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.EX01.В.00038/19.

Технические характеристики

Маркировка взрывозащиты ТВИ-003/05Д	[Ex ia Ga] IIC устанавливается вне взрывоопасной зоны
Тип линии связи «ТВИ-003/05Д – датчик»	шестипроводная
Максимальная длина линии связи «ТВИ-003/05Д – датчик», м	100
Интерфейс для связи с внешними устройствами	RS-232, RS-485
Напряжение питания тензодатчиков, В	4.75... 5.25
Напряжение питания, В	220 +/-10%
Частота напряжения питания, Гц	50
Рабочий диапазон температур, °С	-30... +40
Степень защиты оболочки ТВИ-003/05Д по ГОСТ 14254-2015 (IEC 60529:2013)	IP65
Габаритные размеры ТВИ-003/05Д, мм	280х175х135

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Поддержка

В комплекте с терминалом могут применяться серийно изготавливаемые тензорезисторные датчики производства «ТЕНЗО-М», имеющие соответствующее разрешение на применение.
